河北電纜橋架廠告訴你電纜橋架的規格和用途
時間：2022-08-22 15:23:47在各種項目中，經常使用電纜橋架。生活中我們不了解，也不會看這些電纜橋架，但是它給我們的生活帶來了很多便利，是必 備的設備。下面就讓博金河北電纜橋架廠小編為大家詳細介紹一下電纜橋架的規格型號、電纜橋架以及電纜橋架的用途。
電纜橋架的規格選擇：
1、為防止纜橋架的規格尺寸偏大或偏緊，《民用建筑電氣設計規范》(JGJ16-2008)中規定：“電纜總截面積與托盤內橫斷面積的比值，電力電纜不應大于40%;控制電纜不應大于50%。”
2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。
3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。
4、要求橋架防火的區段，須采用鋼制或不燃、阻燃材料。
5、電纜橋架常見規格槽式(全封閉)電纜橋架規格有：250×250、150×250、150×300、100×250、150×200。
6、梯級式電纜橋架常見規格有：100×200、150×200、100×600、150×600、100×800、150×800、100×500、150×500、100×300、150×300、100×400、150×400。
電纜橋架型號：
無孔電纜橋架(槽式橋架):槽式橋架是一種全封閉電纜橋架。用于鋪設計算機電纜，通信電纜，熱電偶電纜和其他控制電纜的理想選擇。它可以控制電纜的屏 蔽干擾和在重型腐蝕環境中保護電纜的保護。

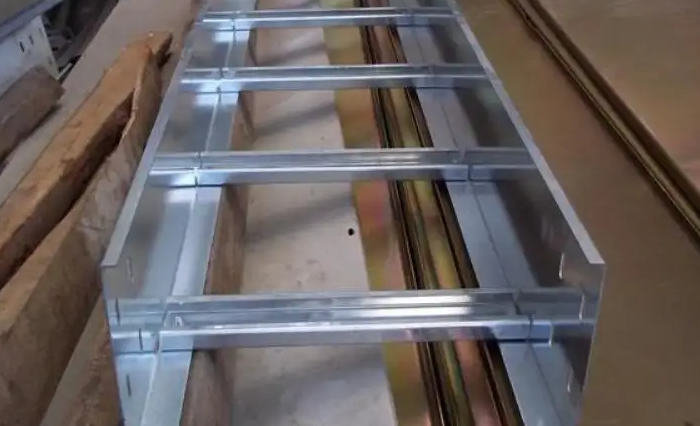

梯形電纜橋:梯形電纜橋簡稱“梯形電纜橋”。它具有獨特的形狀，例如帶有鋼筋的梯子和中間焊 接的支撐，使其輕巧，低成本，非常強大的軸承能力和良好的透氣性。通常，將運行具有相對較大的直徑和高功率電纜的電纜。
帶孔托盤式電纜橋架:托盤式電纜橋架是半密封的，非常類似于槽型橋架。它具有輕巧的重量，大負載，漂亮的外觀，簡單結構和方便的安裝的優勢。適用于安裝電纜和控制電纜的鋪設。
